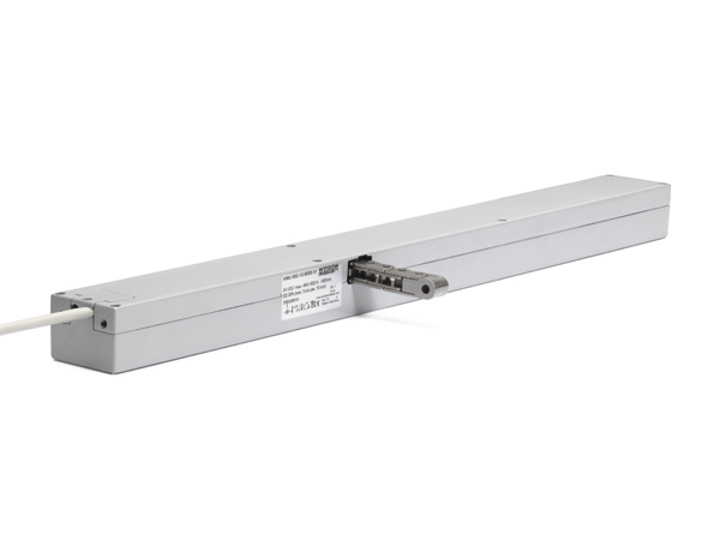

Kettenantrieb 300N 1A
WMU 831
- starker Kettenantrieb für große und schwere Aufgaben – eine elegante Alternative zum Spindelantrieb.
- für RWA und Komfortlüftung verwendbar.
- für Kipp- Klapp und Drehflügel.
Über WMU 831
Hauptmerkmale
-
Natürliche Lüftung
Das Produkt kann zu natürliche Lüftung verwendet werden, um den Gebäudenutzern ein angenehmes Raumklima zu bieten.
-
Rauch und Wärmeabzug
Das Produkt eignet sich zu Rauch und Wärmeabzug und nutzt natürliche treibenden Kräfte für die effiziente Ableitung von Rauch und Wärme.
-
24V Nominalspannung
Das Produkt wird gemeinsam mit ±24V Steuereinheiten benutzt
-
MotorLink®
Das Produkt kann mit Steuerungen mit MotorLink® kommunizieren – der von WindowMaster patentierten intelligenten digitalen Datenkommunikation.
-
TrueSpeed™
Das Produkt kann mit TrueSpeed™ Technologie damit lässt sich die Bewegung des Flügels verlangsamen (bis auf 1 mm pro Sekunde), wodurch die Kettenantriebe völlig geräuschlos laufen.
-
Zertifiziert nach UL
Das Produkt ist für die USA zertifiziert nach UL325 und für Kanada nach CSA C22.2 No.247-14
Produktinformationen
Der Antrieb ist ein starker Kettenantrieb speziell entwickelt für große und schwere Aufgaben – eine elegante Alternative zum Spindelantrieb.
Anwendungsbereich
– Ansteuerung über ±24V-Steuereinheiten oder Bus-fähige MotorController mit MotorLink®-Technologie
– kann mit einem WMB Verriegelungsantrieb gekoppelt werden
– Synchonisierung von bis zu vier Fensterantrieben – kein externes Synchronisierungsmodul notwendig
– exakte digitale Positionsrückmeldung sowie mögliche Programmierung von drei verschiedenen Geschwindigkeiten in Verbindung mit MotorLink®-Steuerungen
– Soft Close-Funktion
– eine Umprogrammierung von Druckkraft, Geschwindigkeit und Reversierung kann ederzeit mit dem WindowMaster Programmiergerät WAT 100 vorgenommen werden
– eingebaute elektronische Lastabschaltung /Endabschaltung
– Motorelektronik mit Mikrocontroller
– der Antrieb reversiert zur Idealposition des Fensters um die Lebenszeit der Fensterdichtung zu erhöhen
– einfache Montage
– neu entwickelte Leiterplatte (PCB)
– mit fünf Schalterpolen zur einfachen Installation
– Kabel und Sicherheitsschaltleisten unkompliziert und direkt verbunden werden
– mit TrueSpeed™ Technik die Antriebsgeschwindigkeit auf bis zu einem Millimeter in der Sekunde verringern, sodass sich der Antrieb geräuscharm bewegt und dem Nutzer damit ein hohes Maß an Kontrolle verleiht
Technische Daten
| Montage | Aufgesetzte Montage |
| Verwendbarkeit | Klappfenster Kippfenster Drehfenster Drehflügel |
| Kettenhuboptionen | 400 mm 500 mm 600 mm |
| Druckkraft | 300N |
| Zugkraft | 300N |
| Zuhaltekraft | 3000 N |
| Betriebsgeschwindigkeit | Programmierbar von 1mm/s bis 12mm/s, mit TrueSpeed™ |
| Emissions-Schalldruckpegel | ≤21 dBA (Betriebsgeschwindigkeit: 0,2°/s)dBA ≤45 dBA (Betriebsgeschwindigkeit: 10 mm/s)dBA |
| Stromversorgung | 24 VDC |
| Stromaufnahme | 1 A |
| Nominalspannung | 24V DC (max. 10% Restwelligkeit) |
| Größe | 42 x 623 x 57 (H x B x D)mm |
| Farbeoptionen | Grau (RAL 9006) |
| Material | Aluminiumgehäuse mit Stahlkette |
| Separat zu bestellen | Beschläge und standard Verlängerungsleitungen Typ WLL |
| Vernetzten Bereitschafbetrieb | Siehe Anhang für den vernetzten Bereitschaftsbetriebsverbrauch unter dem MotorController / der RWA-Zentrale, an dem/der das Produkt angeschlossen ist. |
Lieferumfang
WMU 831 S: Antrieb mit 5m Kabel und Stecker WMU 831 Z: Antrieb ohne Kabel aber mit SteckerIntelligente Steuerung von Fenstern: MotorLink®
MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.
