Raumklimalösung mit optimaler Nutzung der Geschosshöhe im Kopenhagener Pier47

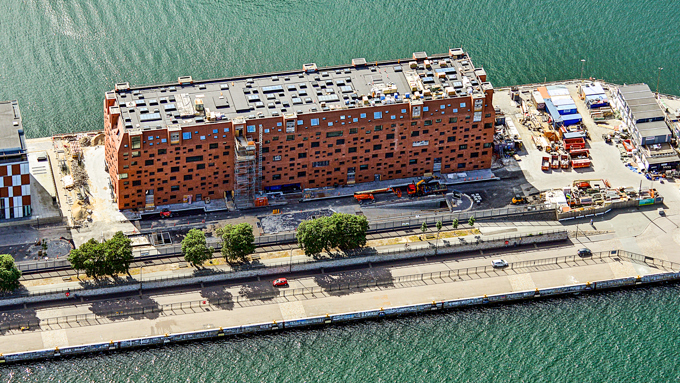

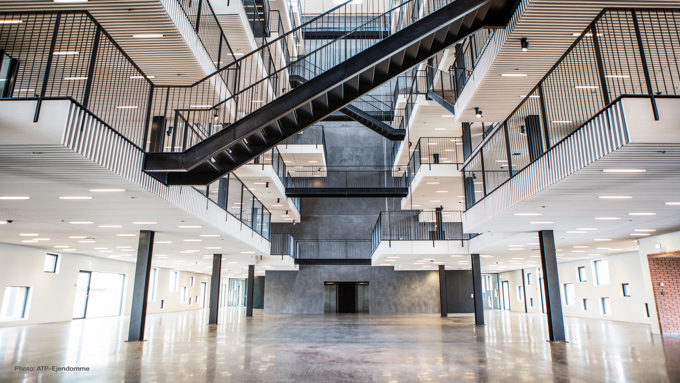

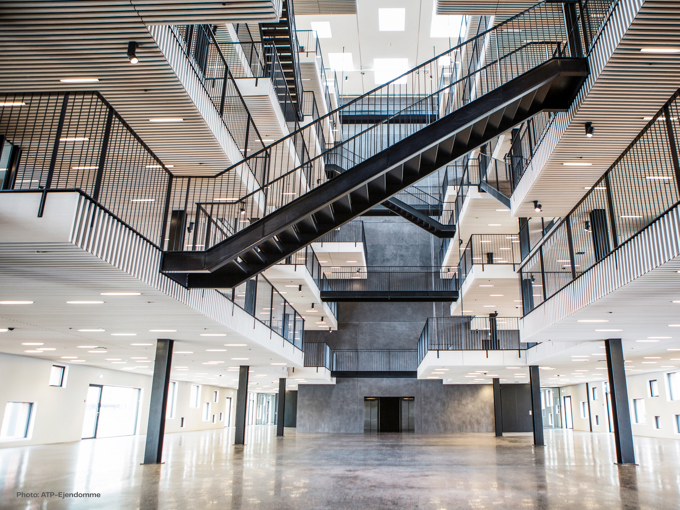

Das nach den Plänen des Architekturbüros Lundgaard og Tranberg Arkitekter neu errichtete „Pier47“ ist ein 16.400 m2 großes Bürogebäude am Langelinie-Kai in Kopenhagen. Das Erdgeschoss ist vollständig nach dem offenen Raumkonzept gestaltet und zeichnet sich durch eine hervorragende Akustik aus, sodass Lärm und Geräusche nicht in die höher gelegenen Etagen dringen können. Über dem Erdgeschoss durchqueren und überspannen Treppen und Brücken das große Atrium und verbinden so die einzelnen Etagen miteinander. Die Büros sind entlang der Außenwände angeordnet. Sie werden ausnahmslos über eine natürliche Lüftung gelüftet, wobei ein zusätzlicher mechanischer Luftabzug mit Wärmerückgewinnung möglich ist. Das großzügige Foyer wird ergänzt durch wichtige Gemeinschaftsräume an den Stirnseiten des Gebäudes. Hierzu zählen zum Beispiel das Auditorium, ein Konferenzbereich, eine große Gemeinschaftskantine sowie kleinere Sitzungsräume und Speisesäle. Diese Bereiche werden primär mittels Hybridlüftung gelüftet.
Projektpartner
Lundgaard & Tranberg ArchitectsBüromiete mit überzeugender Nachhaltigkeit
Das Immobilienunternehmen ATP Real Estate legte als Bauherr des Pier47 sein Hauptaugenmerk auf klima- und umweltfreundliche Lösungen. Auf dieser Grundlage wurde eine Raumklimalösung mit Grundwasserkühlung, thermoaktiven Bauteilsystemen sowie natürlicher und hybrider Lüftung implementiert. Da über den Decken der Büroräume keine Lüftungskanäle erforderlich waren, konnte eine zusätzliche Etage gewonnen werden. Durch die einzigartige Hybridlösung lassen sich im Vergleich zu herkömmlichen Heiz- und Kühlsystemen voraussichtlich Energieeinsparungen in Höhe von 80 % realisieren (Maskinmesteren 1, 2015). Bereits 2012 erhielt das damals noch als „Pakhuset“ (Lagerhaus) bezeichnete Gebäude das DGNB-Vorzertifikat in Silber – ein beeindruckendes Ergebnis angesichts der Tatsache, dass das Pier47 geplant wurde, bevor die Zertifizierungskriterien vollständig bekannt waren.
Natürlich frische Luft

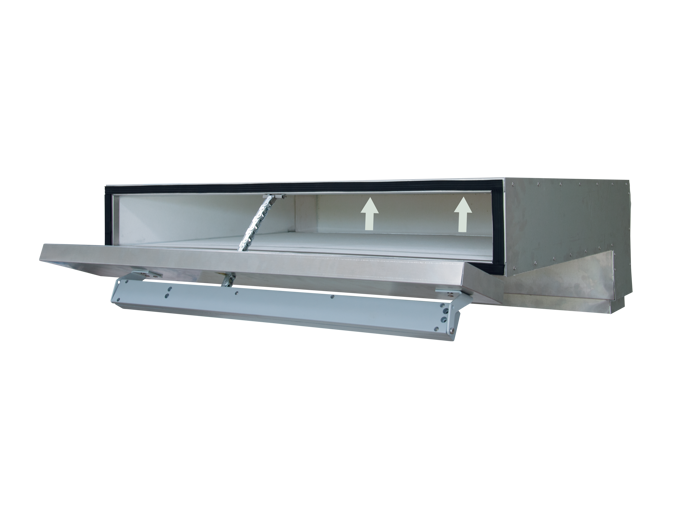

Die Luftzufuhr für die natürliche Lüftung erfolgt über Schallschutz-Lamellenfenster in der Fassade. Dabei ist an der Stirnseite eine automatisch gesteuerte Klappe installiert, sodass die Luft beim Öffnen der Klappe auf die Unterseite der thermoaktiven Bauteilsysteme trifft. Die Luft strömt anschließend in die Büros und wird über Öffnungen im Dach über den zentralen Atrien oder über vier Abluftventilatoren im oberen Bereich des Atriums abgeführt.
„Wir haben etwa einen halben Meter pro Stockwerk eingespart, da wir im gesamten Gebäude keine Kanäle für die mechanische Lüftung einplanen mussten. Diese eingesparte Höhe konnten wir für eine zusätzliche Etage nutzen.“
Svend Kristensen
Senior Operations Manager, ATP Ejendomme
Automatisch geregeltes Raumklima
Das Bürogebäude Pier47 ist mit insgesamt 390 Lamellenfenstern mit Kettenantrieben vom Typ WMX 503 ausgestattet. Die Kettenantriebe werden über die Raumklimalösung NV Advance® gesteuert. Das Gebäude ist in 160 Lüftungszonen unterteilt, die jeweils einzeln geregelt werden. Die Regelung erfolgt z. B. durch Messung der Raumtemperatur und der CO2-Werte in jeder Zone. Es steht zudem eine Override-Funktion zur Verfügung, mit der die Gebäudenutzer die automatische Regelung jederzeit außer Kraft setzen können. Hierzu befinden sich im Bereich der Fenster Lüftungstaster für die manuelle Bedienung.
Hybridlüftung
Bei hybride Lüftungssystem werden die besten Funktionen der natürlichen Lüftung mit einem mechanischen System kombiniert, damit das gute Raumklima trotz herausfordernder Außenbedingungen das ganze Jahr über aufrechterhalten werden kann. Hybride Lüftungssysteme reduzieren den Energieverbrauch, indem sie den Einsatz mechanischer Lüftung und in einigen Fällen den Kühlbedarf reduzieren.
