Schulhaus Gubel

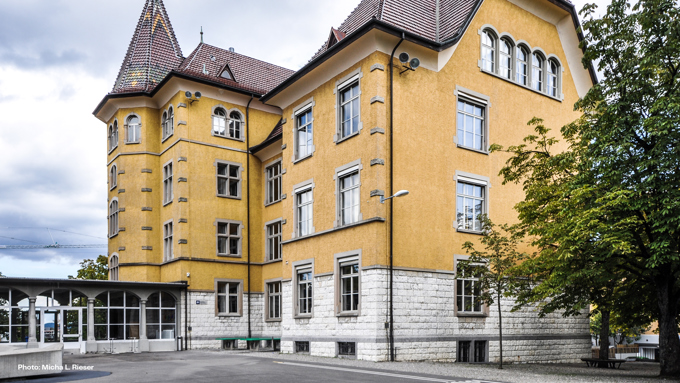

Das Schulhaus Gubel in Zürich besteht aus drei Gebäuden mit einem sich daran anschließenden Gemeinschaftsraum. Das Schulhaus ist Teil des Denkmalschutzbestandes an Gebäuden und Gärten. Es wurde im Jahr 1904 errichtet und zuletzt vor 40 Jahren einer umfassenden Renovierung unterzogen. 2018 entschied die Stadt, die erste von zwei Phasen zur erneuten Renovierung zu beginnen, bei der die Schule durch Umbaumaßnahmen moderner werden und ein besseres Raumklima erhalten sollte. Bauherrin des Projektes war die Stadt Zürich, und für die Erweiterung war das Architekturbüro Nik Biedermann verantwortlich. Das neue System NV Advance® für eine natürliche Lüftung der Schule samt Rauch- und Wärmeabzug wurde von WindowMaster geliefert.
Besuchen Sie ein ReferenzprojektLösung
Natürliche Lüftung , Sonnenschutz , Heizung , Rauch- und Wärmeabzug
Ort
Zürich, Schweiz
Sektor
Schulen und Institutionen
Projekttyp
Renovierung
Projektpartner
nik biedermann architektDieses System war bestens geeignet, da die Bauherrin mit Umbau und Renovierung auch eine Energieoptimierung und eine Erneuerung der Bautechnologie anstrebte. Hierbei sollten ein verbessertes Raumklima sowie für den Fall von Rauchentwicklung oder Brand größtmögliche Sicherheit erreicht werden.
Umfassende Lösung für das Raumklima und Steuerung einer natürlichen Brandlüftung
Im Rahmen der umfangreichen Renovierung und des Ausbaues des Schulhauses Gubel wurde entschieden, die Steuerung der natürlichen Lüftung und des Rauch- und Wärmeabzuges in einer kombinierten Raumklima-Lösung von WindowMaster zusammenzufassen: NV Advance®. Mit NV Advance® hat das Schulhaus Gubel ein System erhalten, das die Nachtauskühlung, die Heizungssteuerung und den Sonnenschutz im gesamten Gebäude übernimmt. Natürliche Nachtauskühlung ist ein passives Kühlverfahren, bei dem die freigegebene Wärme, die tagsüber in der thermischen Masse der exponierten Gebäudeteile absorbiert war, aus dem Gebäude herausleitet. Zeitgleich wird die thermische Masse durch einströmende Frischluft gekühlt, die dann am nächsten Tag als Grundlage der Heizung dient. Die Heizungssteuerung der Schule minimiert den Verlust an Wärmeenergie im Winter. Hierzu gehören ein motorgesteuertes Ventil zur Regelung des Wasserflusses in den Heizkörpern sowie Temperatursensoren. Der Sonnenschutz der Schule erfolgt ebenfalls durch das System NV Advance®. Es sorgt zudem für ein angenehmes Raumklima, da es gegen eine Überhitzung schützt und im Winter zusätzlich isoliert. Im Außenbereich misst eine Wetterstation Regen, Temperatur und Windgeschwindigkeit sowie -richtung; innen werden der CO2-Gehalt und die Temperatur erfasst. Auf der Grundlage dieser Daten entscheiden intelligente Algorithmen, wann die Fenster zum Lüften geöffnet werden müssen, ohne dass Durchzug entsteht oder das Gebäude an Wärme verliert. So sorgt das System dafür, dass das Raumklima stets das gewünschte Niveau beibehält.
Effiziente Lüftungsstrategien
Das System NV Advance® im Schulhaus Gubel steuert 220 Fenstermotoren mit MotorLink®; diese sind auf 61 Lüftungszonen verteilt. Die in diesen 61 Lüftungszonen verwendete Lüftungsstrategie richtet sich nach grundlegenden Lüftungsprinzipien. Beim Querlüften durch Fenster in zwei oder mehr Fassaden entsteht ein Luftstrom durch die Räume. Die Lüftung wird in erster Linie durch den Wind erzeugt, der für unterschiedlichen Winddruck an den einzelnen Fassaden sorgt. Das andere Lüftungsprinzip ist die einseitige Lüftung mit Fenstern nur in einer Fassade. Auch hierbei erfolgt der Luftaustausch durch den Wind.
Intelligente Steuerung von Fenstern: MotorLink®
MotorLink® ist eine Technik für die Zwei-Wege-Kommunikation von Steuerbefehlen und Rückmeldungen zwischen Fensterantrieb und Gebäudeleittechnik. Alle Steuerungen von WindowMaster sind MotorLink®-fähig und können darüber hinaus viele unserer Antriebe ansteuern. Mit einem Klick können Sie hier mehr erfahren und sich passende Produkte anzeigen lassen.
Lesen Sie hier mehr
Regelmäßiger Service
Für das Schulhaus Gubel besteht auch eine Servicevereinbarung mit WindowMaster, nach der die kontinuierliche Überprüfung der Rauch- und Wärmeabzugsanlage erfolgt. Dabei werden unter anderem die Fenstermotoren, die Notstromversorgung, die Alarmauslösung und die Kontrollfunktionen inspiziert.
